Para entender el funcionamiento de una mejor manera es importante tener a la mano los siguientes conceptos:
Aire comprimido
El aire comprimido es aire a una presión superior a la atmosférica. Es exactamente el mismo aire que se respira, pero reducido a un volumen inferior y mantenido a presión. El aire está compuesto por un 78 % de nitrógeno, un 20-21 % de oxígeno y un 1-2 % de otros gases y vapor de agua.
Condensación en aire comprimido
El aire recién comprimido está 100% saturado con vapor de agua que comienza a precipitar tan pronto como el aire se enfríe en el post enfriador, el separador, el depósito de aire, etc. Este precipitante de agua y otros contaminantes transportados en el aire ingerido por el compresor, se conoce como condensado
Cálculo del caudal del condensado
El volumen de condensado que se encontrará se calcula restando el agua admisible del contenido de agua en el aire aspirado por el compresor y del contenido en el aire operativo de trabajo a presión. Resultando el caudal de condensado en litros por hora.
Fórmula:
Donde:
K: Volumen de condensado Litros / hora
Compresor VL: FAD m³ / min
fr: Humedad relativa %
p: Presión bar (a)
X: Contenido de agua a saturación en gr/m³
Principales causas de la condensación en las líneas de aire comprimido
Es el paso del agua de estado gaseoso a líquido cuando la presión de vapor de agua (PV) es mayor que la presión de vapor de saturación (PVS). Este hecho puede producirse por que aumente PV o por que descienda PVS. La causa fundamental de un descenso en PVS son los descensos de temperatura.
En las líneas de aire comprimido adicionalmente la colisión de las partículas en conexiones y vueltas anguladas condensa por fricción.

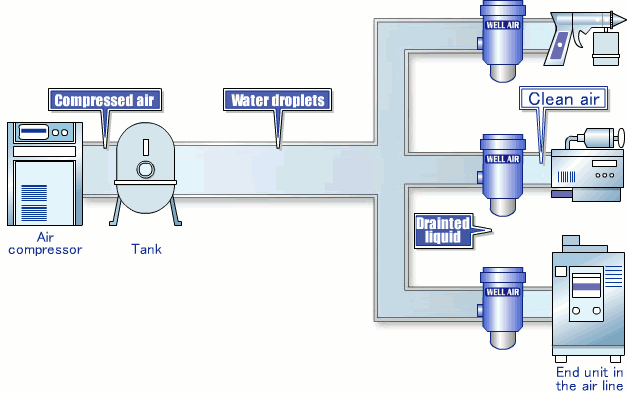

Partes del sistema de aire comprimido
Compresión
Reducir el volumen del aire genera temperatura por lo que el aire recién comprimido alcanza los 180ºC
Secador
Es un dispositivo a base de serpentines y refrigerante que al provocar un choque térmico precipita la condensación. Dependiendo de la eficiencia y tamaño puede bajr la temperatura a un promedio de 38-45ºC
Tanque de almacenamiento
Un depósito de aire comprimido tiene como objetivo principal actuar como almacenamiento temporal para adaptar los picos de demanda del sistema y optimizar la eficiencia de funcionamiento del sistemaº.
Filtro de línea
En un sistema industrial con demanda moderada o alta de flujo de aire se dividen los ramales del sistema en cabezales y líneas, a cada línea se le pone un filtro y un sistema de purga de condensado o varios dependiendo del largo de la tubería.
Filtro de servicio
Este dispositivo se coloca en el punto de aplicación, ya sea a la entrada de un equipo, una herramienta o un aplicador ara colectar la humedad y la partícula antes del uso último del aire comprimido
Aplicación
Inyección o extrusión de plásticos, Herramienta neumática, Pintura por aspersión, Ensamble automatizado, Acabados finos de recubrimientos, Ionización de superficies, Pistones neumáticos en proceso, Termoformados por válvulas de presión, Etc.
El WellAIR usa los mismos principios para funcionar
Colisión
En la entrada y la salida tiene colocadas barreras en forma de plato en donde el aire se impacta en su recorrido de forma que la fricción aumentada genere condensación.
Ciclón-Enfriamiento
El diseño de la cámara del WellAir provoca que la combinación de presión y fuerza centrífuga generen; al tiempo, una cámara de vacío en la zona exterior del cilindro.
Por lo que sucede lo siguiente:
1.- El efecto ciclón provoca una disminución de temperatura
2.- La fuerza centrífuga arroja la condensación y la partícula hacia el exterior entrando en la cámara de vacío y escurriendo hacia la zona de drenado del WellAIR
3.- Al salir vuelve a colisionar y el condensado generado es atrapado en el efecto ciclón siguiendo el mismo destino
El resultado es aire seco y limpio en el punto de aplicación a esa temperatura de salida
